在各類防滲工程中，土工膜作為關(guān)鍵材料，它的焊接質(zhì)量能夠影響工程的整體防水效果。今天小編來聊一聊焊槍應(yīng)該怎么用呢？

一、土工膜焊槍的種類與選擇

土工膜焊槍主要分為熱風焊槍和擠壓焊槍兩大類。熱風焊槍主要通過高溫熱風使土工膜表面熔化，從而實現(xiàn)焊接；而擠壓焊槍則是通過塑料焊條對土工膜進行焊接。選擇焊槍時，要根據(jù)具體施工環(huán)境和焊接需求來決定。熱風焊槍適用于大面積、連續(xù)焊接，而擠壓焊槍則更適用于修補和小范圍焊接。

二、土工膜焊槍的使用步驟

1、焊前準備

（1）清潔焊縫：確保焊縫處無油污、灰塵、泥沙等雜物，必要時要使用清潔工具進行清理。

（2）調(diào)節(jié)設(shè)備：根據(jù)土工膜的材質(zhì)和厚度，調(diào)節(jié)焊槍的溫度、壓力和焊接速度。

（3）試焊：在開始正式焊接前，要進行現(xiàn)場試焊，能夠檢驗焊接參數(shù)是否合適。試焊樣品要經(jīng)過剝離和剪切試驗，合格后才可進行正式焊接。

2、焊接操作

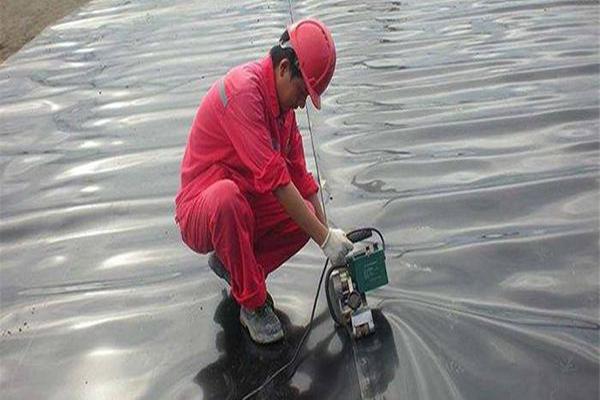

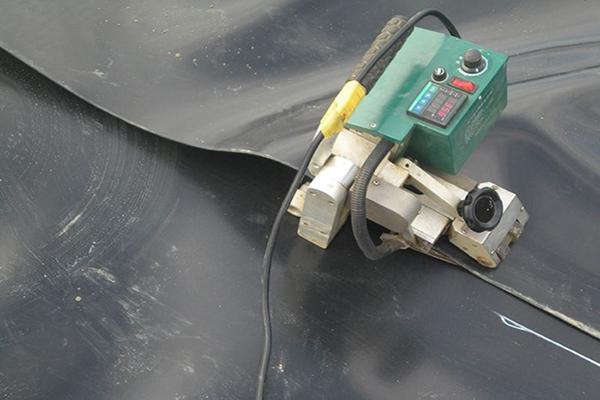

（1）熱風焊槍：把溫度旋鈕調(diào)至低檔位，通電后根據(jù)需要逐步提高溫度。焊接時，保持焊槍與土工膜表面的適當距離，確保焊縫均勻熔化。

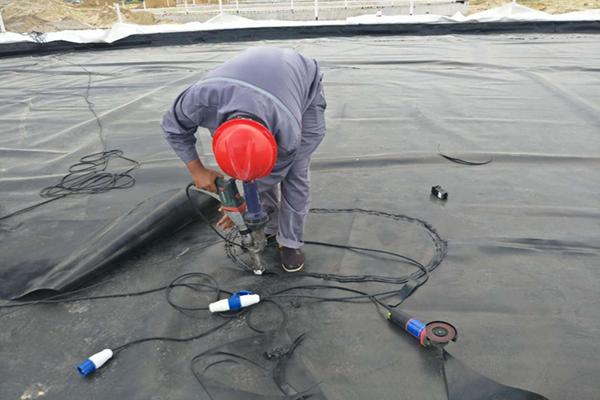

（2）擠壓焊槍：使用焊條對土工膜進行焊接時，要保持焊槍頭對正接縫，避免焊偏或滑焊。焊接過程中，要連續(xù)擠壓焊條，確保焊縫完全熔合。

3、焊后處理

（1）冷卻：焊接完成后，要對焊縫進行冷卻處理，以防止焊縫變形或開裂。

（2）檢測：對焊縫進行外觀檢查和必要的無損檢測，確保焊接質(zhì)量符合要求。

三、土工膜焊槍的應(yīng)用要點

1、焊縫質(zhì)量

焊縫要整齊、美觀，不得有滑焊、跳焊現(xiàn)象。焊縫中心的厚度要不低于防滲膜厚度的2.5倍，且不低于3mm。

2、施工環(huán)境

焊接時，要確保施工環(huán)境干燥、無風，以免影響焊接質(zhì)量。溫度低于5℃時，不能施工，如需施工，要對焊機進行預(yù)熱處理。

3、安全措施

（1）操作焊槍時，要佩戴防護眼鏡和手套，以防燙傷。非專業(yè)人員勿自行拆修焊槍。

（2）焊機在不使用時，要放置在支架或沙袋帶上，避免直接放置在土工膜面上。

4、修補與檢測

（1）發(fā)現(xiàn)土工膜有破損或焊接缺陷時，要及時進行修補。修補時，要使用新鮮的母材，并確保補疤每邊超過破損部位10-20cm。

（2）焊縫檢測時，可采用目測、充氣檢測及破壞試驗等方法，確保焊接質(zhì)量符合工程要求。
