防滲膜是常用的防水、防滲材料，可以用在水利工程、垃圾填埋場、隧道工程及地下建筑等工程中。今天小編來聊一聊它怎么進行熱焊接呢？

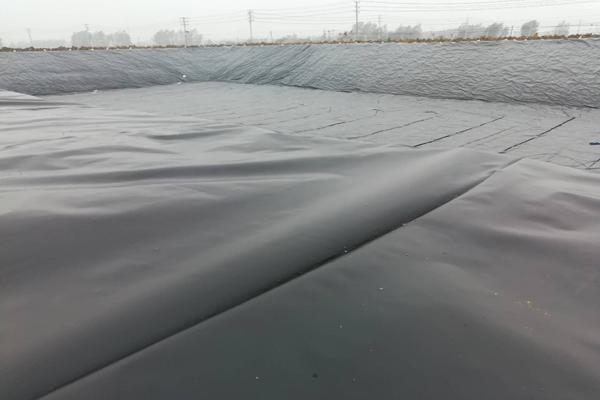

一、熱焊接前的準備工作

1、場地與基面處理

在進行防滲膜熱焊接前，要確保場地邊坡和場底平整、無開裂、無尖銳物及雜物。邊坡坡度、坡高、錨固溝尺寸等都要達到設計要求?；嬉稍?、壓實、平整，無裂痕、無明顯尖突、無泥濘和凹陷，垂直深度25mm內(nèi)不應有樹根、瓦礫等雜物。基面的陰陽角處要圓滑過渡，柱根部要做成圓弧狀，以確保焊接質量。

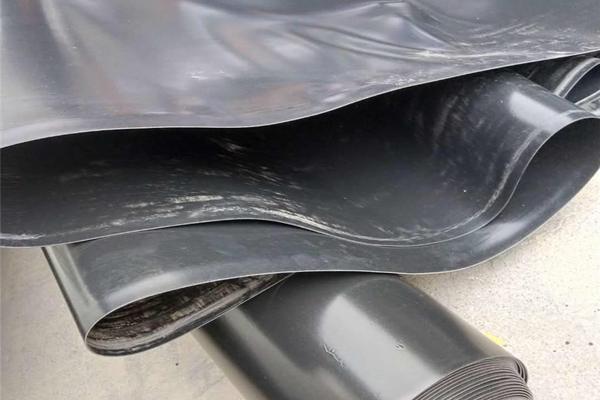

2、材料選擇與檢查

選擇合適的HDPE（高密度聚乙烯）防滲膜非常重要。邊坡一般要采用粗糙面HDPE膜以增加膜的穩(wěn)定性，場底則可根據(jù)坡度大小選擇粗糙面或光面HDPE膜。所選材料要經(jīng)專業(yè)機構檢測，確保它的各項性能滿足工程設計要求。還要對防滲膜外觀質量進行開包檢查，記錄并修補已發(fā)現(xiàn)的機械損傷、孔洞、折損等缺陷。

3、設備準備

施工現(xiàn)場要配備足夠的焊接設備，如雙軌熱熔焊機、單軌擠壓式焊機等，還要確保設備處于良好狀態(tài)。還要準備拉力機、氣壓表等檢測工具，以便進行焊縫質量的現(xiàn)場檢測。

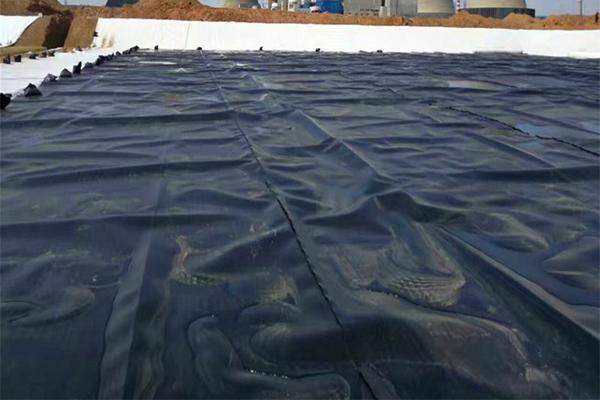

二、熱焊接工藝

1、熱熔焊接原理

熱熔焊接是HDPE防滲膜的主要焊接方式，它的基本原理是通過電熱楔給搭接的兩層材料加熱，再經(jīng)滾輪壓合，使兩層材料熔融結合成一體。調節(jié)焊接機的溫度、速度和壓力等參數(shù)，這樣才能適應不同厚度和現(xiàn)場環(huán)境的材料。

2、焊接步驟

（1）調節(jié)參數(shù)：根據(jù)材料厚度和現(xiàn)場環(huán)境，調節(jié)焊接機的溫度、速度和壓力等參數(shù)。

（2）試焊：正式焊接前，要進行試焊工作，試焊試樣寬度不小于10cm，還要進行剝離和剪切試驗，確保焊接質量。

（3）清潔表面：焊接前，必須徹底清潔土工膜表面，確保無油污、灰塵等雜物。

（4）焊接操作：把相鄰兩塊土工膜按要求搭接，啟動焊機進行焊接。焊接過程中，要隨時注意焊機的運行情況，并根據(jù)實際情況微調參數(shù)。

（5）焊縫檢查：焊接完成后，要對焊縫進行外觀檢查，確保焊縫整齊、美觀，無滑焊、跳焊現(xiàn)象。還要采用充氣法對焊縫進行密封性檢測，確保焊縫的密封性。

三、質量控制與注意事項

1、焊接質量控制

（1）焊縫要求整齊、美觀，不得有滑焊、跳焊現(xiàn)象。

（2）焊縫的密封性檢測要達到規(guī)范要求，確保無漏氣現(xiàn)象。

（3）對于關鍵部位的焊縫，可采用破壞性試驗進行進一步檢測，驗證焊縫的聯(lián)結強度。

2、注意事項

（1）焊接作業(yè)要在5℃至40℃的溫度范圍內(nèi)進行。低于5℃時，要對焊接部位進行預熱處理；高于40℃時，要提供同等焊接質量的書面說明并經(jīng)監(jiān)理工程師確認。

（2）鋪設時，要預留出溫度變化引起的伸縮變形量，避免焊接后出現(xiàn)應力集中。

（3）施工人員要穿戴好勞保用品，確保施工安全。還要做好現(xiàn)場防火措施，防止焊接過程中發(fā)生火災事故。
